SWC-I伸缩万向轴联轴器

  • 咨询热线:15371084710
  • 产品详情

  • 联系我们


SWC-I伸缩万向轴联轴器


联轴器种类:

万向轴联轴器


联轴器型号:

SWC-I轻型十字万向联轴器


联轴器标准:

JB/T7846.2-2007


联轴器转矩范围:

250N.M










产品简介


----------------------------------------------------------------------

  SWC-I 轻型十字轴式万向联轴器相对于SWC重型十字轴式万向联轴器来说,同样大的连接法兰,其叉头,十字包,中间钢管尺寸以及整体重量都比较轻。也用于联接两个不同轴线的传动轴系。其法兰直径为58-225mm,传递额定转矩范围150-22,000N.m,轴线折角为25°-35°。主要适用于造纸设备、普通机械、水泵设备和测试试验台等各类通用机械场合。



  SWC-I 轻型万向联轴器按照结构可分为:A型十字轴式万向联轴器(带轴管和伸缩), B型十字轴式万向联轴器(带伸缩短型),C型十字轴式万向联轴器(无伸缩),D型十字轴式万向联轴器(带轴管无伸缩)。

产品优点

----------------------------------------------------------------------
  ①角向补偿能力,结构紧凑,传动效率高。

  ②维修保养比较方便

  ③传递扭矩运动牢固可靠

  ④补偿角向位移量可达35°-45°

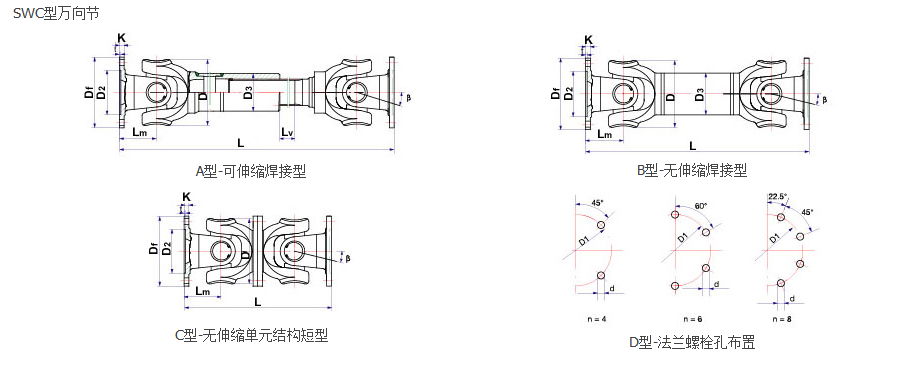

产品规格尺寸表

----------------------------------------------------------------------

SWC型万向节基本参数和主要尺寸:
型式 项目 SWC-I
58
SWC-I
65
SWC-I
75
SWC-I
90
SWC-I
100
SWC-I
120
SWC-I
150
SWC-I
180
SWC-I
200
SWC-I
225
A 型 L 325 285 335 385 445 500 590 640 775 860
L V 35 40 40 45 55 80 80 80 100 120
m(kg) 2.2 3.0 5.0 6.6 9.5 17 32 40 76 128
B 型 L 225 175 200 240 260 295 370 430 530 600
m(kg) 1.7 2.4 3.8 5.7 7.7 13.1 23 28 55 98
C 型 L 140 156 180 208 220 252 340 348 440 480
m(kg) 1.3 1.95 3.1 5.0 7.0 12.3 22 30 56 96
Tn(N*m) 150 240 500 800 1200 2300 4500 8400 16000 22000
Tf(N*m) 90 120 250 400 600 1150 2250 4200 8000 11000
β(°) 35 35 35 35 35 35 35 25 25 25
D 52 63 72 92 100 112 142 154 187 204
Df 58 65 75 90 100 120 150 180 200 225
D 1 47 52 62 74.5 84 101.5 130 155.5 170 196
D 2 (H9) 30 35 42 47 57 75 90 110 125 140
D 3×δ 38 ×3 38 ×3 50 × 3.5 50 × 3.5 68 × 5 68 × 5 95 × 5.5 108 × 8 121 × 11 140 × 11
Lm 32 39 45 52 55 63 85 87 110 120
K 3.5 4.5 5.5 6.0 8.0 8.0 10.0 12.0 14.0 15.0
t 1.5 1.7 2.0 2.5 2.5 2.5 3.0 4.0 4.0 5.0
n 4 4 6 4 6 8 8 8 8 8
d 5.1 6.5 6.5 8.5 8.5 10.5 13 15 17 17
M L (kg) 0.26 0.26 0.4 0.4 0.78 0.78 1.21 1.97 2.98 3 .5
法兰螺栓 规格 M5 M6 M6 M8 M8 M10 M12 M14 M16 M16
拧紧力矩 7 13 13 32 32 64 110 180 270 270
注:
1.上表中各代号含义如下:
L—标准长度,对可伸缩型而言,长度L系缩短状态下的最小长度;
Lv—伸长量;
m—质量;
Tn—公称转矩;
Tf—疲劳转矩,即在交变负荷作用下按疲劳强度确定的许用转矩;
β—最大轴线折角;
ml——增长100mm的质量。
2.上表中未注明计量单位者按毫米计;
3.用户需要改变标准长度、伸缩量和法兰型式尺寸时,请和我厂商定。


产品价格

----------------------------------------------------------------------

  我司承诺:所有产品均严格按照国标质量生产,在保证SWC-I伸缩万向轴联轴器品质的同时宝亮机械能给客户更大的优惠,质量上我司不会参假降配自损口碑,价格上不是市场最低价,但是会让您体会到经济实惠!公司对SWC-I伸缩万向轴联轴器有优惠政策,且备有大量的库存现货,也可以根据客户图纸定做加工,长期合作客户及批量购买的客户优惠力度更大,详细的优惠信息及优惠力度,请联系我司业务人员,24小时服务电话:15371084710,获取精准合理的SWC-I伸缩万向轴联轴器价格。
